پلیت CTP حرارتی از چه ماده‌ای ساخته شده است؟

پلیت حرارتی CTP چیست و چرا «جنس» آن مهم است؟

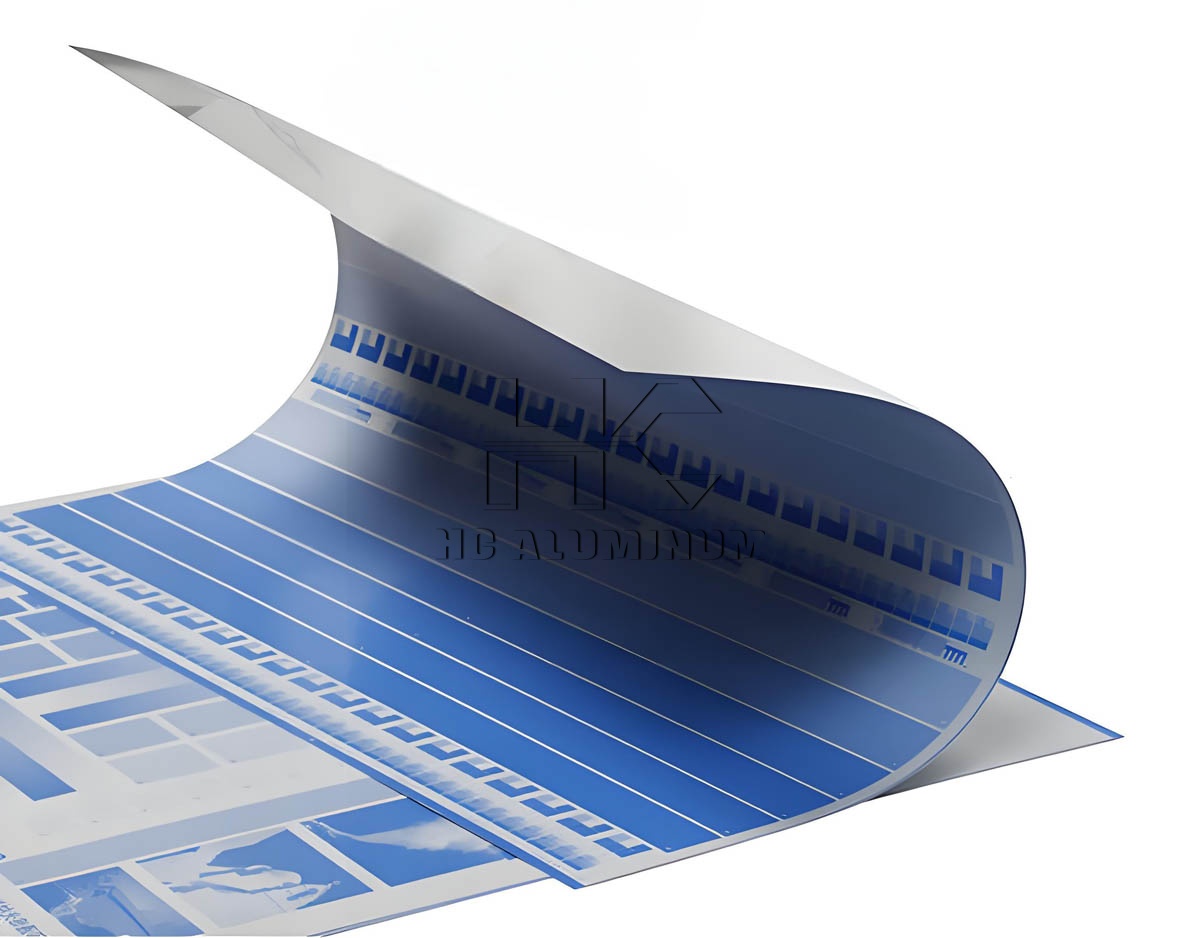

پلیت حرارتی CTP (Computer-to-Plate) یک پلیت افست است که تصویر روی آن مستقیما توسط دستگاه پلیت‌ستر با لیزر حرارتی (معمولا با طول موج حدود ۸۳۰ نانومتر) ایجاد می‌شود. برخلاف فیلم و مونتاژ سنتی، در CTP کیفیت نهایی به سه عامل وابسته است:

1. ساختار و یکنواختی پایه آلومینیومی

2. کیفیت لایه‌های سطحی (آنودایز و پوشش)

3. سازگاری این مواد با انرژی ایمیجینگ، ظهور (در پلیت‌های نیازمند ظهور) و شرایط چاپ

وقتی درباره «پلیت از چه موادی ساخته شده» صحبت می‌کنیم، منظور فقط آلومینیوم نیست؛ پلیت یک سیستم مهندسی چندلایه است که هر لایه روی ثبات، یکنواختی دات‌ها، لاتیچر/رزولوشن، عرض تحمل چاپ (press latitude)، طول تیراژ (run length) و حتی مصرف مواد شیمیایی اثر مستقیم دارد.

پلیت حرارتی CTP از چه موادی تشکیل شده است؟ (ساختار لایه‌ای)

پلیت حرارتی CTP معمولا از این بخش‌ها تشکیل می‌شود:

1) زیرلایه آلومینیومی

این ساختار پشتیبان صفحه چاپ است که معمولاً از کویل‌های آلیاژ آلومینیوم با خلوص بالا (مانند سری 1050 یا 1060) ساخته می‌شود.

خواص فیزیکی: آلومینیوم سبک وزن است، استحکام مکانیکی بالایی دارد و صافی خوبی دارد.

عملیات سطحی: زیرلایه آلومینیومی صاف نیست. برای افزایش سطح، تحت پرداخت الکترولیتی (سندبلاست) قرار می‌گیرد و برای تشکیل یک فیلم اکسید آلومینیوم متراکم (Al₂O₃$) آنودایز می‌شود، که باعث می‌شود صفحه چاپ هم در برابر سایش مقاوم باشد و هم آبگریزی خوبی داشته باشد.

2) زبری‌دهی یا گِرِینینگ (Aluminum graining)

پس از آماده‌سازی پایه، سطح آلومینیوم به‌صورت مهندسی‌شده زبر می‌شود (معمولا الکتروشیمیایی). این ریزساختار سطحی دو کار انجام می‌دهد:

• افزایش سطح مؤثر برای آب‌دوستی پایدار در نواحی غیرچاپ

• ایجاد «لنگر مکانیکی» برای چسبندگی پوشش (coating adhesion)

اثر مستقیم در تولید: اگر گِرِینینگ یکنواخت نباشد، در چاپ ممکن است تغییرات نقطه‌ای در تعادل آب و مرکب رخ دهد، دات‌ها ناپایدار شوند، و در نهایت نوسان دانسیته و تغییر رنگ مشاهده شود.

3) آنودایزینگ (Anodizing)

بعد از گِرِینینگ، یک لایه اکسید آلومینیوم (Al2O3) با آنودایزینگ ایجاد می‌شود. این لایه «بدنه عملکردی» سطح هیدروفیلیک را می‌سازد.

نقش آنودایز:

• افزایش مقاومت سایشی و افزایش طول عمر پلیت روی ماشین چاپ

• ایجاد سطح آب‌دوست پایدار برای نواحی غیرتصویری

• بهبود چسبندگی پوشش و کاهش ریسک کنده‌شدن یا پوسته‌شدن در پردازش/چاپ

نکته کاربردی: ضخامت و تخلخل کنترل‌شده آنودایز روی کیفیت ظهور/گامای پلیت و همچنین روی تحمل شرایط مرطوب‌کننده (fountain solution) اثر دارد. آنودایز خیلی ضعیف می‌تواند به کاهش تیراژ و افزایش حساسیت به مواد شیمیایی منجر شود؛ آنودایز بیش از حد یا نامتناسب نیز می‌تواند رفتار پوشش را در ایمیجینگ یا ظهور تغییر دهد.

4) لایه میانی/شیمی سطح (در برخی طراحی‌ها)

در برخی پلیت‌ها یک لایه نازک شیمیایی یا زیرلایه (subbing layer) برای تنظیم انرژی سطحی، افزایش چسبندگی و کنترل واکنش پوشش اضافه می‌شود. هدف این است که پوشش در حین ایمیجینگ و در حین چاپ، جداشدگی کنترل‌شده داشته باشد و «پنجره پردازشی» وسیع‌تری ارائه دهد.

5) پوشش حساس به حرارت (Thermal imaging coating)

این همان لایه‌ای است که توسط لیزر حرارتی CTP تغییر می‌کند و تصویر را می‌سازد. بسته به فناوری، دو خانواده رایج وجود دارد:

الف) پلیت حرارتی نیازمند ظهور (Thermal positive/negative، developer processing)

در این نوع، لیزر با انرژی ایمیجینگ مشخص باعث تغییر شیمیایی/فیزیکی در پوشش می‌شود و سپس در واحد ظهور، بخش‌های تصویر یا غیرتصویر حل/شسته می‌شوند.

اجزای معمول پوشش (به‌صورت کلی):

• رزین‌های مقاوم به مرکب (oleophilic) و مقاوم به سایش

• ترکیبات حساس به حرارت (برای تغییر حلالیت یا سختی پس از تابش)

• افزودنی‌های کنترل دات و کنترل نویز سطحی

اثر در چاپ: انتخاب رزین و مکانیزم تغییر حلالیت روی sharpness لبه دات، پایداری ترام در تیراژ، و مقاومت شیمیایی در برابر محلول مرطوب‌کننده و شوینده‌ها اثر می‌گذارد.

ب) پلیت حرارتی پروسس‌لس (Processless thermal)

در پلیت‌های پروسس‌لس، هدف این است که پس از ایمیجینگ، مرحله ظهور شیمیایی حذف شود. بخش‌های غیرتصویری در شروع چاپ و در تعامل کنترل‌شده با آب/مرکب و شرایط ماشین، از سطح جدا یا غیرفعال می‌شوند.

نگرانی‌های واقعی تولید:

• نیاز به سازگاری دقیق‌تر با فشار، دما و تنظیمات آب/مرکب روی ماشین

• اهمیت بالاتر یکنواختی پوشش برای جلوگیری از پس‌زمینه یا دیرپاک‌شدن (slow clean-out)

• اثرپذیری بیشتر از نوع مرکب، الکل/جایگزین الکل و pH محلول مرطوب‌کننده

6) لایه محافظ (Gum/Overcoat) در برخی پلیت‌ها

برخی طراحی‌ها یک لایه محافظ نازک دارند تا از اکسید شدن، خط و خش و حساسیت به رطوبت در انبارداری جلوگیری شود. این لایه باید طوری طراحی شود که در شروع پردازش یا چاپ، مزاحمت ایجاد نکند.

پلیت حرارتی CTP چگونه کار می‌کند؟ (از منظر طول موج، انرژی و دات)

لیزر ۸۳۰ نانومتر و انرژی ایمیجینگ

پلیت‌سترهای حرارتی معمولا در طول موج حدود ۸۳۰ نانومتر کار می‌کنند. پوشش پلیت باید در این طول موج جذب کافی داشته باشد تا با انرژی ایمیجینگ مناسب، تغییر موردنظر ایجاد شود.

در عمل، آنچه برای واحد لیتوگرافی مهم است «پنجره ایمیجینگ» است: محدوده‌ای از انرژی که در آن

• دات‌ها درست شکل می‌گیرند (dot reproduction)

• هایلایت‌ها حفظ می‌شوند و شَدُوها پر نمی‌شوند

• در طول تیراژ، دات‌گین قابل پیش‌بینی می‌ماند

اگر پوشش نسبت به تغییرات انرژی حساس باشد، نوسان توان لیزر، کثیفی اپتیک، یا تغییرات دمایی می‌تواند باعث تغییر تونال و ناپایداری رنگ در کارهای تکراری شود.

رزولوشن، شکل دات و عرض تحمل چاپ

رزولوشن اسمی دستگاه (مثلا 2400 dpi) تنها بخشی از داستان است. «جنس» و ساختار پوشش تعیین می‌کند که آیا لبه‌های دات تمیز و پایدار هستند یا خیر.

• پوشش با چسبندگی و سختی مناسب، لبه دات را در برابر سایش و محلول مرطوب‌کننده پایدارتر نگه می‌دارد.

• سطح آنودایز و گِرِینینگ یکنواخت، انتقال آب در نواحی غیرچاپ را پایدار می‌کند و کمک می‌کند ماشین سریع‌تر به تعادل آب/مرکب برسد.

نتیجه در سالن چاپ: استارت‌آپ سریع‌تر، ضایعات کمتر، و ثبات رنگ در طول شیفت.

چرا جنس و لایه‌ها در عملکرد واقعی چاپ اهمیت دارد؟

1) ثبات و یکنواختی بین بچ‌ها

برای چاپخانه‌ها، مهم است پلیت امروز و ماه بعد رفتار مشابه داشته باشد. این وابسته به کنترل فرآیندهایی مثل:

• یکنواختی گِرِینینگ و آنودایز در عرض و طول شیت/رول

• کنترل ضخامت و پخت/خشک‌کردن پوشش

• کنترل چسبندگی پوشش به آنودایز (برای جلوگیری از delamination)

2) طول تیراژ و مقاومت سایشی

طول تیراژ تابعی از:

• سختی و کیفیت آنودایز

• مقاومت رزین پوشش در برابر سایش و مواد شیمیایی

• شرایط ماشین (فشار، مرکب، محلول مرطوب‌کننده، پودر، شستشو)

در تیراژهای بالاتر یا در چاپ‌های با مرکب‌های تهاجمی‌تر، یک لایه آنودایز مهندسی‌شده و پوشش با مقاومت شیمیایی مناسب تعیین‌کننده است.

3) تحمل خطا در ایمیجینگ و پردازش

در دنیای واقعی، همیشه شرایط ایده‌آل نیست: اپتیک دستگاه ممکن است کمی کثیف شود، توان لیزر با زمان تغییر کند، یا دمای ظهور بالا و پایین شود.

• پلیت‌هایی با پوشش پایدارتر، تلرانس انرژی ایمیجینگ بهتری دارند.

• در پلیت‌های نیازمند ظهور، شیمی ظهور، هدایت الکتریکی و دمای محلول روی تمیزی هایلایت و جلوگیری از scumming اثر می‌گذارد.

4) انطباق زیست‌محیطی و ایمنی

مواد سازنده و نوع فرآیند (پروسس‌لس یا نیازمند ظهور) روی:

• مصرف و دفع مواد شیمیایی

• VOC و بو در محیط کار

• نیاز به سیستم تصفیه و استانداردهای پساباثر دارد. انتخاب درست می‌تواند بار عملیاتی و ریسک‌های انطباق را کاهش دهد.

انتخاب پلیت حرارتی CTP بر اساس نیاز چاپخانه (راهنمای عملی)

سازگاری با دستگاه و شرایط پری‌پرس

1. طول موج و نوع دستگاه: اطمینان از سازگاری با ۸۳۰ نانومتر و توصیه‌های سازنده پلیت‌ستر

2. انرژی ایمیجینگ پیشنهادی: انتخاب پلیت با پنجره ایمیجینگ متناسب با شرایط شما (شیفت‌های طولانی، چند دستگاه، اپراتورهای مختلف)

3. جریان کاری: پروسس‌لس برای حذف ظهور مناسب است، اما نیاز به کنترل دقیق‌تر تنظیمات چاپ دارد. در کارهای حساس و تکرارشونده، پلیت‌های نیازمند ظهور ممکن است رفتار قابل پیش‌بینی‌تری ارائه دهند، به شرط کنترل صحیح ظهور.

معیارهای کیفیت چاپ

• اگر چاپ ترام ریز، نوشته‌های کوچک یا کارهای رنگی حساس دارید، روی شکل دات، نویز زمینه و یکنواختی تمرکز کنید.

• برای بسته‌بندی و کارهای با تیراژ بالاتر، مقاومت سایشی و press latitude اهمیت بیشتری پیدا می‌کند.

هزینه کارکرد (نه فقط قیمت پلیت)

هزینه واقعی شامل:

• ضایعات راه‌اندازی و زمان رسیدن به تعادل آب/مرکب

• پایداری رنگ و نیاز به تنظیم مجدد

• مصرف مواد شیمیایی و نگهداری (در پلیت‌های ظهورشونده)

• توقف‌های ناشی از مشکلات clean-out یا تونینگ (در برخی شرایط پروسس‌لس)

پلیت حرارتی CTP کجا بهترین عملکرد را نشان می‌دهد؟

پلیت‌های حرارتی به دلیل پایداری ایمیجینگ و رفتار قابل کنترل در تولید، در محیط‌هایی که ثبات و تکرارپذیری مهم است رایج‌اند، از جمله:

• چاپ تجاری با کیفیت بالا (کاتالوگ، بروشور، مجله)

• چاپ بسته‌بندی (با تمرکز بر ثبات رنگ و تیراژ)

• چاپخانه‌هایی که چند شیفت کار می‌کنند و نیاز به یکنواختی بچ به بچ دارند

جمع‌بندی: پاسخ دقیق به سؤال «پلیت حرارتی CTP از چه موادی ساخته می‌شود؟»

پلیت حرارتی CTP یک ساختار چندلایه است:

• پایه آلومینیومی برای پایداری مکانیکی و تختی

• گِرِینینگ برای آب‌دوستی پایدار و چسبندگی بهتر

• آنودایزینگ برای مقاومت سایشی و ثبات لیتوگرافی

• پوشش حساس به حرارت که با لیزر ۸۳۰ نانومتر و انرژی ایمیجینگ مشخص تصویر را شکل می‌دهد (در نوع نیازمند ظهور یا پروسس‌لس)

در نهایت، کیفیت چاپ و کارکرد اقتصادی پلیت از تعامل همین مواد و کنترل فرآیندهای ساخت و شرایط واقعی پری‌پرس و چاپ به‌دست می‌آید. اگر هنگام انتخاب پلیت به یکنواختی گِرِین و آنودایز، چسبندگی پوشش، تلرانس ایمیجینگ، و سازگاری با شیمی و ماشین توجه کنید، تصمیم شما فنی‌تر و نتیجه در تولید پایدارتر خواهد بود.
